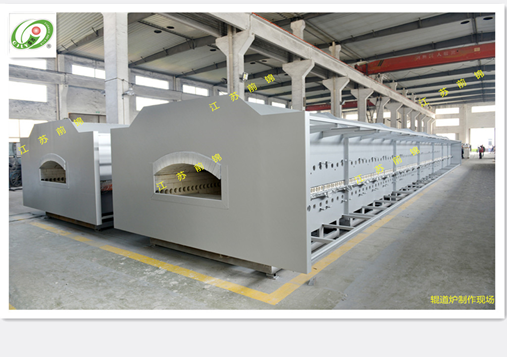

我國稀土資源豐富,而且稀土材料性價比高,可重復使用,對環境無二次污染,是環境友好材料,其發展和應用對環境和經濟可持續發展具有重要意義。目前稀土催化劑的應用包括以下幾個方面：汽車尾氣凈化；工業廢氣和人居環境凈化；催化燃燒；燃料電池；低值烷烴利用；石油化工等。而高溫?zé)Y(jié)作為稀土催化劑制備的重要工藝之一，其設備的重要性不言而喻，本文就展示我司設計的一臺稀土催化劑輥道爐方案，歡迎前來參考！
  該輥道爐方案設計最高溫度1000℃，用于稀土材料的燒成，設計年產量4500噸。設備名稱為空氣式電加熱輥道窯。以下為該方案大致參數，請參閱。 一、設備設計條件
1. 輥道窯爐設計規格
（1） 燒成物 : 稀土材料
（2） 燒成溫度 常用 : 900℃  最高 : 1000℃
（3） 燒成氣氛 : 空氣
（4） 燒成物的條件及窯具
2. 窯具規格尺寸
匣缽尺寸（W*L*H） : 330×330×110 mm
重量               : 約 6.5Kg/匣缽
材料               : 莫來石
承重               : 145kg
3. 設備尺寸
設備外型尺寸       : 約 55000L×3500W×3000H(mm)
爐體尺寸           : 約 50200L×2500W×2000H(mm)
加熱區長度         : 約34830mm

二、輥道窯概要
1. 窯爐形式
（1）模塊化構造，分節制造；
（2）通常在廠內完成保溫材料施工、風管、驅動的安裝以及控制盤內的安裝；
（3）拆分后運輸至客戶現場再進行最后的安裝。
2. 窯爐本體關系
（1）窯爐結構
① 裝飾隔熱板 :面板噴塑
② 爐體外殼 : 鋼板及型材焊接拼裝而成。
③ 爐膛結構
進 氣 口 : 每溫區爐膛底部設置單排多孔進氣
排 氣 口 : 加熱區頂部設置、冷卻區采用直通型排氣煙道
加 熱 器 : 產品上、下均勻布置加熱元件
隔    斷 : 在不同溫度區域之間設置
（2）耐火材料類
① 輕質隔熱磚
② 耐火膠泥
③ 陶瓷纖維板
④ 隔梁
（3）加熱元件關系 具體數量以設計為準
① 加熱元件 硅碳棒
② 保護管 氧化鋁
（4）輥棒驅動關系
1)爐體輥棒驅動
① 馬達減速機
② 輥棒 碳化硅
2)驅動裝置
① 驅動方式 : 斜齒輪驅動
② 輥棒支撐方式 : 驅動側夾套式從動側自由支撐式
③ 正反轉 : 可通過開關選擇正反轉
④ 斷棒檢測 : 傳動運行輥棒斷開時，發出警報
⑤ 輸送速度
（5）管道類
1) 風機
① 排氣風機
2) 風管 至風機口
① 排氣 SUS304要帶抽閘
② 管道保溫為帶鋁箔保溫材料
3) 氣路配管
① 空氣進氣管道 SUS304 無縫管
② 浮子流量計
（6） 進出料平臺
① 進料平臺：將裝好料的匣缽?fù)ㄟ^(guò)平臺送至窯爐入口
② 出料平臺：出料平臺采用整平裝置，使匣缽平整對接外循環
（7）電器控制類
 1）溫度控制
① 加熱方式 : 電加熱
② 控制方式 : 以各區為單位，檢測爐內溫度，并通過可控硅移相觸發方式
（SCR）控溫。
③ 控制區域 : 上 21 區、下 21 區（合計 42 區）
④ 溫度控制 : PID 控制
⑤ 溫度記錄 : 上部測溫 21 點
（8） 安全裝置
        當發生以下異常情況下時，報警燈亮、蜂鳴器響，觸摸屏顯示異常內容。
        另外，輸出外部警報輸出。
       溫度異常    ： 各溫控模塊發出異常警報。
       動力異常    ： 速度、過載、電機故障等異常，發出警報
       負載異常    ： 從變頻器發出的異常輸出。
     熱電偶異常  ： 熱電偶損壞報警

   理論上輥道爐的長度是可以延伸至無限長的，非常適合廠家大產量的生產用。以上就是我司50米長的稀土催化劑輥道窯方案，有疑問之處歡迎前來探討。
